STIFF PLATE FRONT
製品番号 : | 50260-JW5-000 |
---|---|
価格(税込) : | 57,200円 |
適応車種 : | S660 |
適応型式 : | DBA-JW5 6MT, DBA-JW5 CVT, 3BA-JW5 6MT, 3BA-JW5 CVT |
販売単位 : | set |
CODE : | S |
梱包重量(Kg) : | 5 |
梱包サイズ : | 81×69×8cm |
エンジンタイプ : | S07A |
---

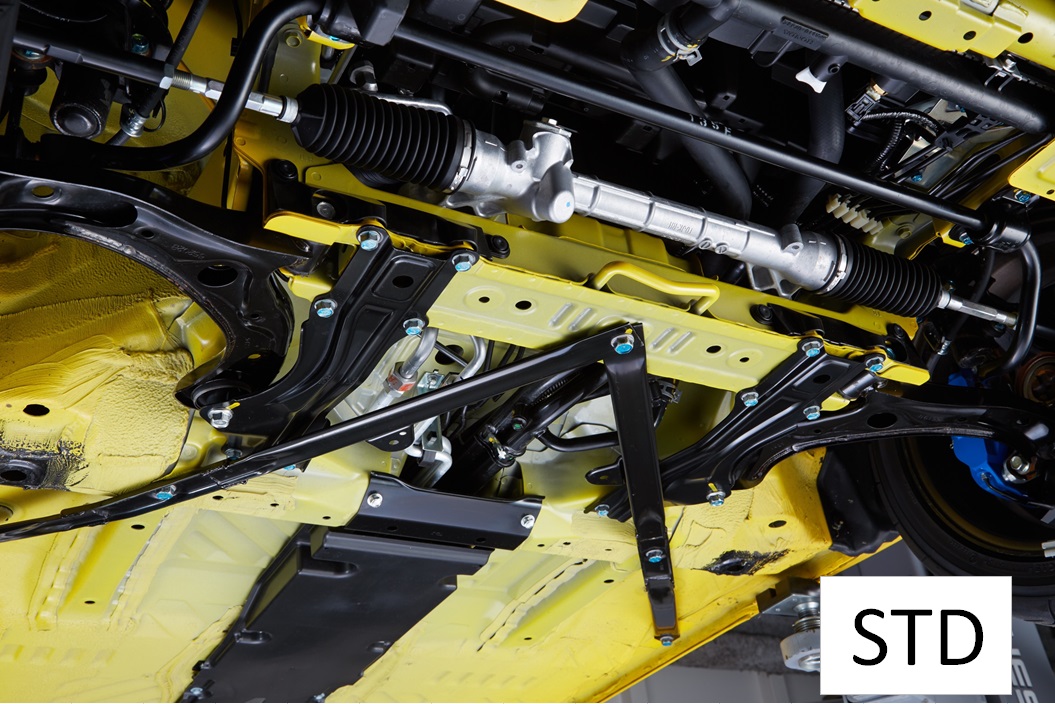

S660のフロントはサブフレームが無いモノコック構造ですが、画像上のようにロアアーム取付部の純正ガゼットプレートの強度が十分では無いため、特にハードブレーキングやロール時に捩れが生じてしまいます。

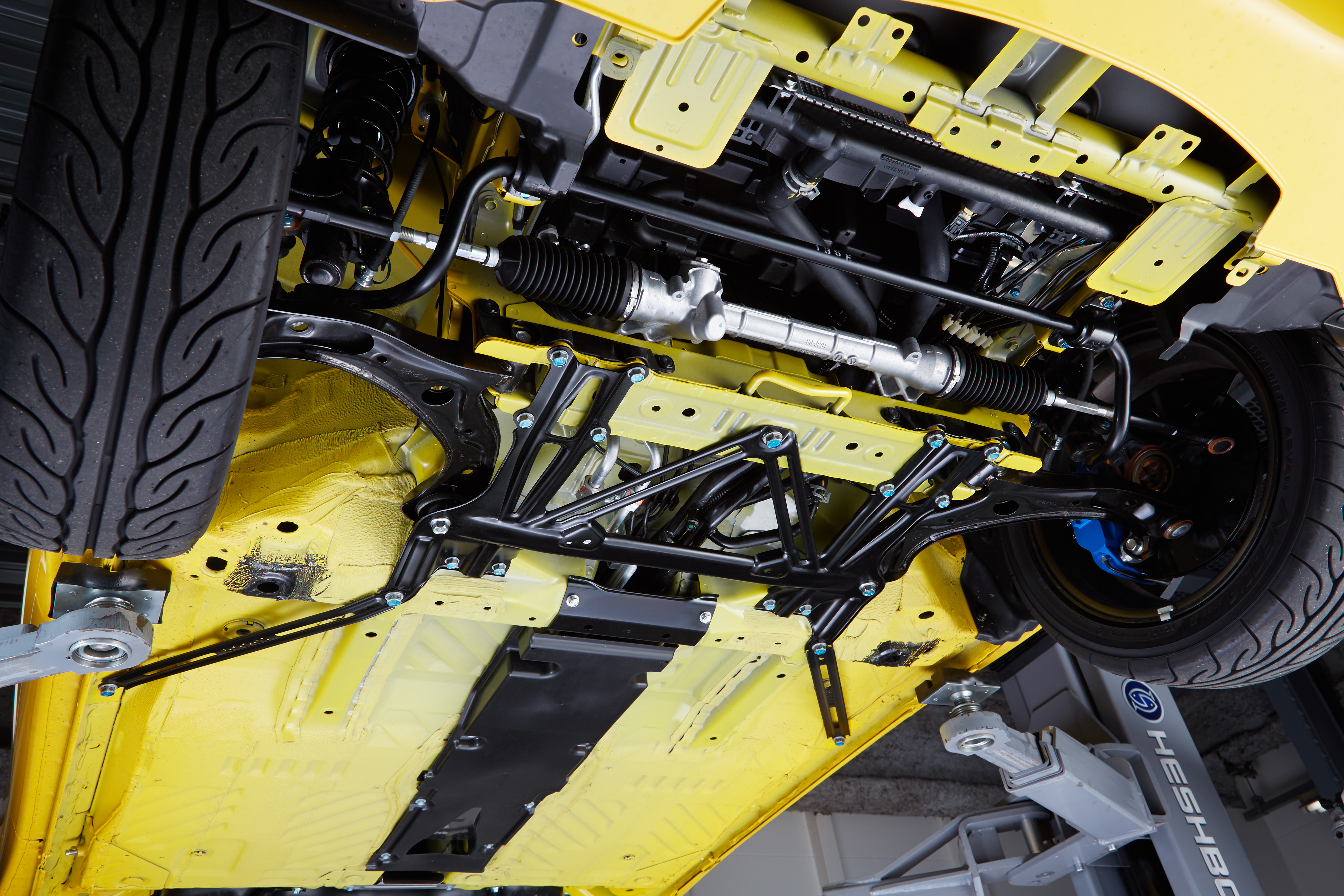

そこで作製されたのがフロントのロアアーム左右とボディを一体化する剛体プレート。

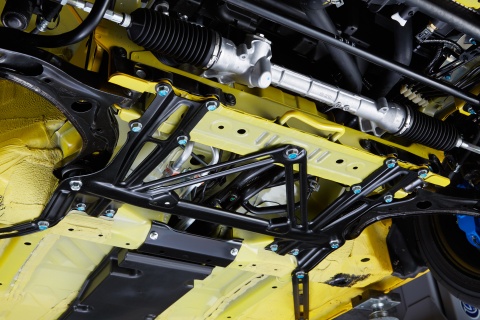

サブフレームのようにサスペンションとボディを一つのBOXにすることで、ダイレクトで安定した操縦性を可能にしました。
まずはボディのCAE解析を行い、SPOON独自の設計・開発手法でデザインし、それを基に3次元CADにより専用プレス型を設計し、マシニングセンタで切削加工。

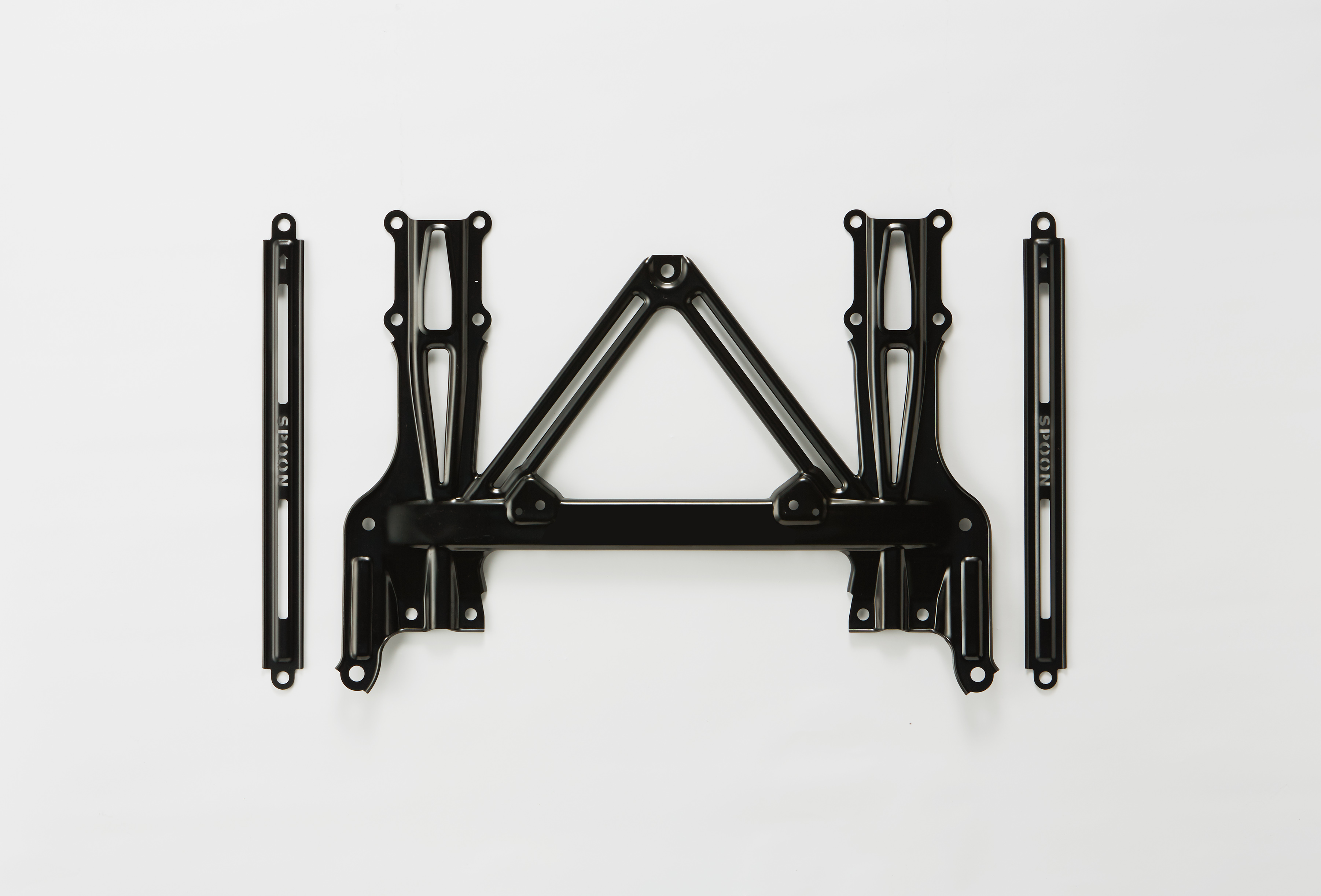

素材は通常シャシーの骨格部にしか採用されない2mm厚のJSC780超ハイテン材を使用し、800t油圧プレスで成形をしました。
仕上げは純正同様のカチオン仕様。
そこで作製されたのがフロントのロアアーム左右とボディを一体化する剛体プレート。
サブフレームのようにサスペンションとボディを一つのBOXにすることで、ダイレクトで安定した操縦性を可能にしました。
まずはボディのCAE解析を行い、SPOON独自の設計・開発手法でデザインし、それを基に3次元CADにより専用プレス型を設計し、マシニングセンタで切削加工。
素材は通常シャシーの骨格部にしか採用されない2mm厚のJSC780超ハイテン材を使用し、800t油圧プレスで成形をしました。
仕上げは純正同様のカチオン仕様。
---
備考&特記事項
取付は純正のプレートとバーを外し交換するだけで、純正アンダーパネルも加工等無くそのまま装着可能です。取り付け説明書
http://www.spoonsports.jp/blog/wp-content/uploads/2018/03/50260-JW5-000S660-STIFF-FRONT.pdf
